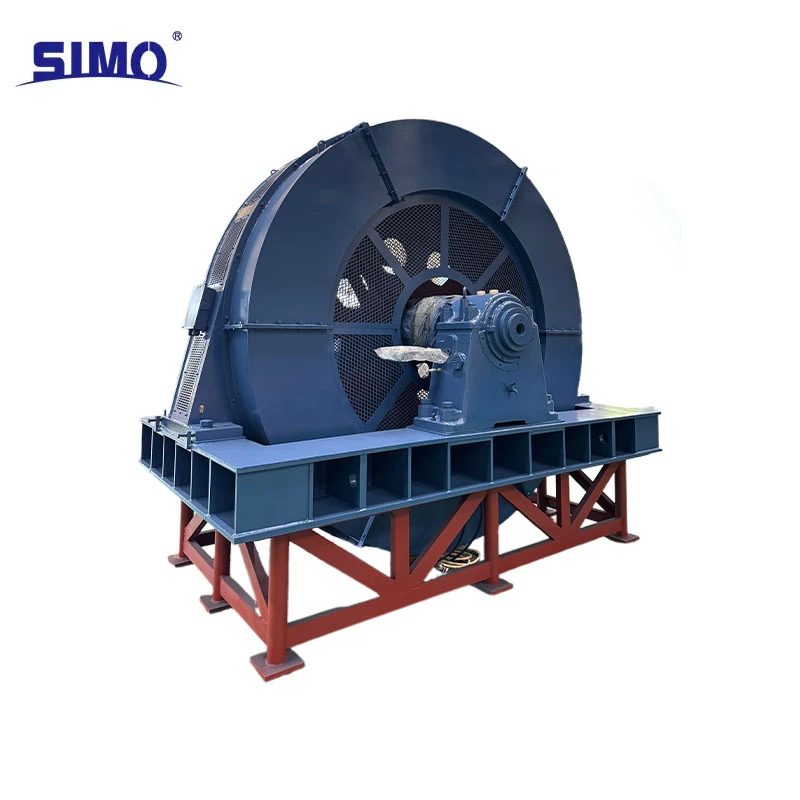

Motore a coppia elevata-TDMK1000-36/2600-10 kV-IP20

1. Caratteristiche generali e letto

Telaio saldato in lamiera d'acciaio: ha elevata rigidità e bassa deformazione, adatto ai carichi d'urto delle condizioni di montagna; Le estremità di uscita sono integrate nella parte inferiore, il che garantisce un passaggio ordinato dei cavi.

Design aperto (grado di protezione IP20): protegge dal contatto accidentale con parti sotto tensione e rotanti, adatto per l'uso in aree minerarie chiuse con bassi livelli di polvere.

Raffreddamento ad aria naturale (IC01): design semplice con bassi costi di manutenzione, il raffreddamento è ottenuto ruotando il motore stesso, adatto al funzionamento continuo.

Installazione orizzontale come IM7311: montaggio rigido su una base ad alta capacità di carico, adatto per l'uso con attrezzature pesanti come i mulini.

2. Sistema statorico

Nucleo in lastra di silicio a basse perdite: composto da lamiere settoriali di 0,5 mm di spessore con canali di ventilazione radiali, garantisce un'efficace dissipazione del calore e basse perdite.

Avvolgimento con isolamento di classe F, prodotto utilizzando la tecnologia dello stampo: bobine a doppio cortocircuito impregnate mediante vuoto -impregnazione a pressione (VPP), hanno un'elevata resistenza all'umidità, resistenza all'alta tensione e all'invecchiamento, adatte a condizioni di alta tensione di 10 kV.

Fissaggio e legatura affidabili delle estremità dell'avvolgimento: impedisce il movimento delle estremità dell'avvolgimento sotto l'influenza di vibrazioni e forze elettromagnetiche sotto carichi pesanti.

3. Sistema del rotore

Rotore sporgente a 36 poli: i poli in lamiera di acciaio estruso con speciali avvolgimenti di campo forniscono un campo magnetico stabile e un'elevata densità di coppia.

Albero in acciaio ad alta resistenza: trattato termicamente per una maggiore resistenza, resiste a carichi di avvio elevati e carichi d'urto del mulino.

Sistema di eccitazione a tiristori: fornisce un controllo preciso dell'eccitazione, mantiene il fattore di potenza principale e il funzionamento stabile del motore.

4. Appoggi e strutture ausiliarie

Supporti con cuscinetti (-anello d'olio o combinati): con guarnizioni isolanti, bloccano la corrente dell'albero, riducono l'usura e prolungano la durata dei cuscinetti.

Estremità dell'albero cilindrica: fornisce un collegamento diretto al giunto del mulino, trasmette una coppia elevata e semplifica l'installazione.

1. Elevato adattamento alle difficili condizioni di montagna

Grande potenza da 1000 kW + coppia elevata a bassa velocità (36 poli): fornisce l'azionamento diretto di attrezzature pesanti come mulini a sfere e ad aste senza l'uso di riduttori, semplifica la trasmissione e riduce i punti di guasto.

Due modalità di avviamento: tensione diretta e ridotta: è possibile l'avviamento diretto a piena tensione; Quando la rete elettrica è insufficiente, è supportato l'avviamento a bassa tensione, adattandosi alle diverse condizioni delle reti elettriche montane.

2. Efficienza energetica ed economia

Elevato fattore di potenza di un motore sincrono (0,9 principale): compensa le perdite reattive nella rete, riduce il costo complessivo dell'elettricità in un'impresa mineraria.

Design a basse perdite: il circuito elettromagnetico ottimizzato con fogli di silicio di alta qualità garantisce basse perdite operative e significativi risparmi energetici nel funzionamento a lungo termine.

3. Stabilità e affidabilità di funzionamento

Velocità di rotazione costante: la velocità sincrona non dipende dal carico, il che garantisce la stabilità della macinazione e delle prestazioni del mulino.

Isolamento affidabile ad alta tensione: la tecnologia della classe di isolamento F + VNP garantisce resistenza all'alta tensione 10 kV e alle vibrazioni in condizioni operative, prolungando la durata dell'isolamento.

Adattamento alle condizioni di montagna: il grado di protezione IP20 e il raffreddamento IC01 sono adatti per operazioni minerarie indoor ad altitudini fino a 1000 me temperature ambiente fino a +40 gradi.

4. Qualità originale e supporto completo del servizio Sima

Ricca esperienza nella produzione di motori (70 anni): il patrimonio tecnologico dell'ex stabilimento di macchinari elettrici di Xi'an, un ciclo completo di produzione interna e test completi al banco garantiscono il controllo di qualità in tutte le fasi.

Personalizzazione personalizzata e supporto tecnico: adatto per aggiornare le attrezzature minerarie, fornire servizi di installazione, messa in servizio, formazione del personale e fornitura di pezzi di ricambio permanenti, riducendo i costi di manutenzione.
